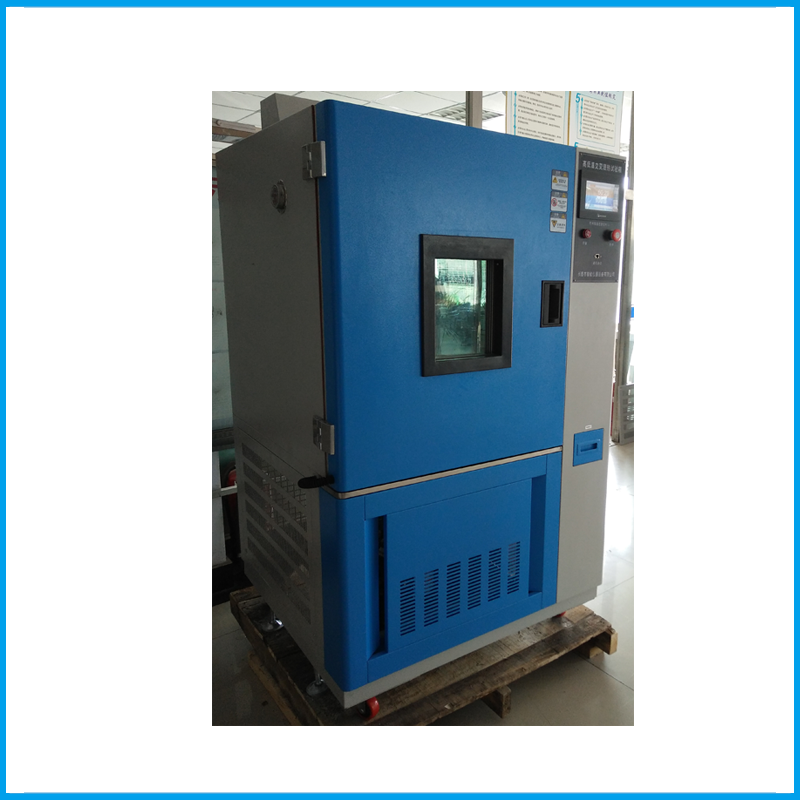

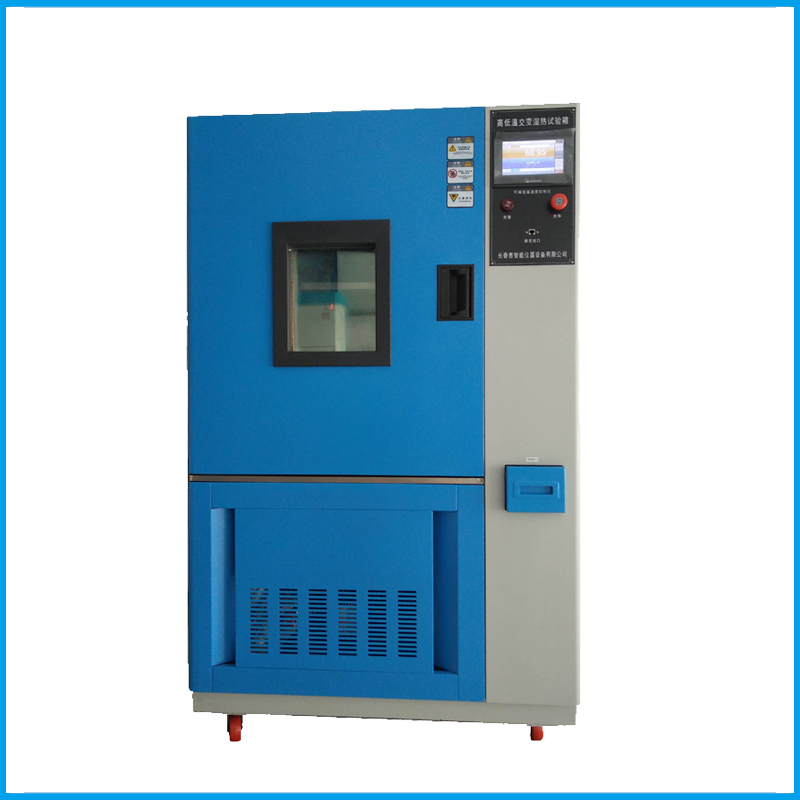

一、GDWSJ-100高低溫濕熱交變?cè)囼?yàn)箱型號及規格
1.  型號：GDWJ-100
2.  工作室尺寸：500×400×500
3.  外箱尺寸約：950×900×1650
4.  溫度范圍： -40~150℃
5. 濕度范圍：30~98％RH
6. 溫度波動度：±0.5℃
7. 溫度均勻度：±2℃以內
8. 濕度偏差：±23%R.H
9.降溫速率：0.7~1℃/min
10.溫濕度控制范圍及降溫特性曲線

二、GDWSJ-100高低溫濕熱交變?cè)囼?yàn)箱結構及材質

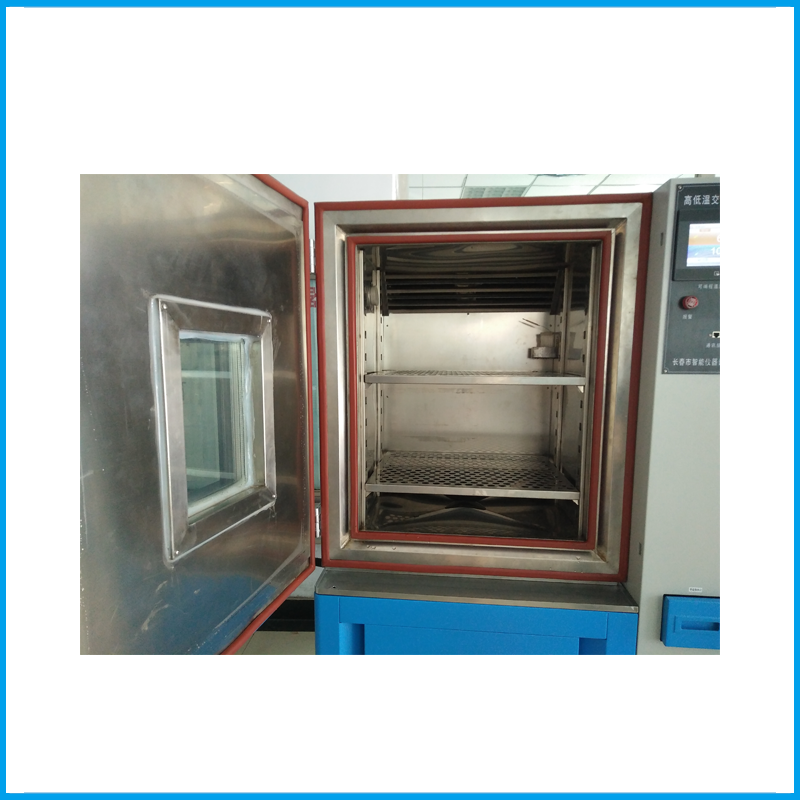

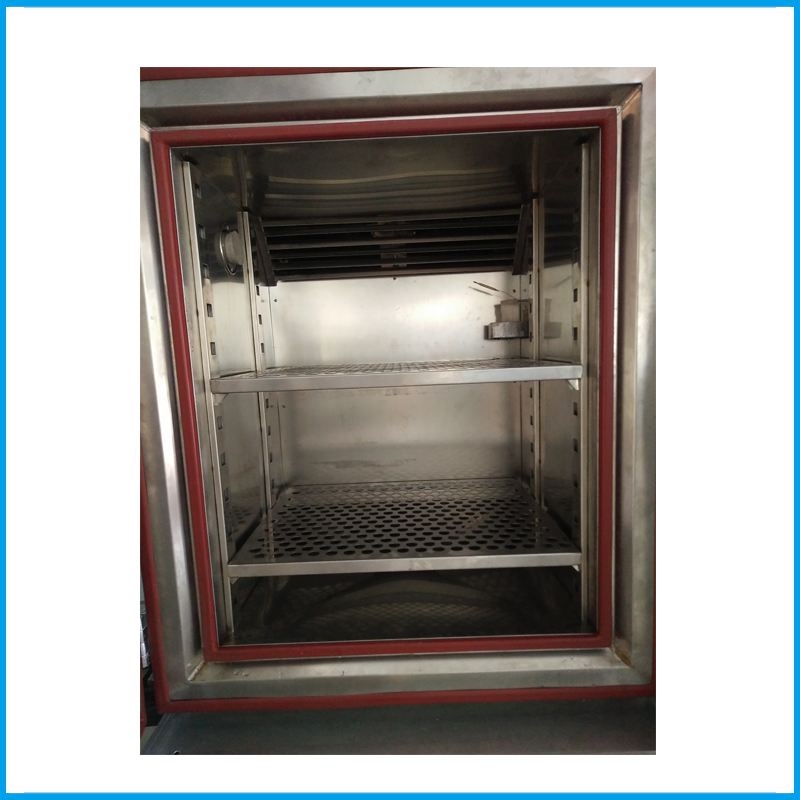

1、內箱材質：SUS3042B高級不銹鋼板；
2、外箱材質：冷軋鋼板經防銹處理后靜電噴塑，顏色為電腦白；
3、保溫材質：超細玻璃保溫棉，保溫層厚度為100mm；
4、加熱器：不銹鋼鰭片散熱管，無觸點固態控制，使用壽命長；

三、GDWSJ-100高低溫濕熱交變?cè)囼?yàn)箱送風循環系統：
1.        運行方式：空氣強制循環方式；
2.        驅動裝置：中外合資祥明單相異步電機；
3.        循環裝置：翼式離心風輪；
4.        空氣循環方式：平面式單向循環；

四、GDWSJ-100高低溫濕熱交變?cè)囼?yàn)箱冷凍系統：
1.        壓縮機：法國 “泰康” 全封閉壓縮機；
2.        冷媒：美國杜邦環保型制冷劑R404
3.        冷凝器：風冷式盤管，風冷；
4.        蒸發器：鰭片多段式；
5.        干燥器：美國“ALCO”；
6.        膨脹閥：丹麥“DANFOUS”；

五、GDWSJ-100高低溫濕熱交變?cè)囼?yàn)箱濕度發生及控制系統
1、加濕方式：表面蒸發方式；
2、加濕器： (I)型電熱器，不銹鋼筒體并附玻璃觀察窗及清洗口；
3、濕度測量方法：干濕球溫度測量法；
4、補水系統：進口電子液位控制器，電子式自動補水；
5、存水裝置：10L內置式固定水箱供水，泵式控制。

六、 GDWSJ-100高低溫濕熱交變?cè)囼?yàn)箱功能強大的溫濕度測控系統

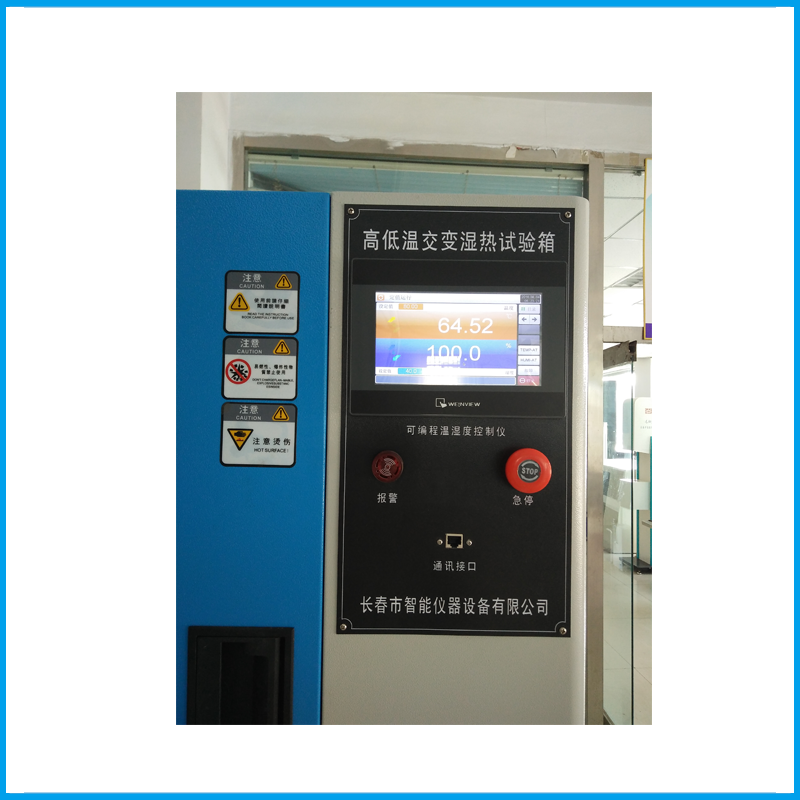

本設備采用中國臺灣“屏通”TH4310 彩屏液晶顯示觸摸屏可編程溫控儀；
1.1  控制器采用全中文菜單操作方式
1.2  最小顯示分辨率0.01℃。
1.3  運行方式：定值和程序運行
1.4  控制方式：連續PID控制
1.5  可設定曲線不少于30條程序曲線，每條曲線最大設定不少于800步，一次可連接不少于6個程序，最多可做不少于10個的連接，單一程序可做不少于999次的重復試驗。
1.6  可設定斷電恢復設定，包括：斷電后程序終止執行、斷電后程序從斷電連續運行。
1.7  可實時顯示程序的運行時間、段數、剩余時間、重復次數：可顯示試驗數據，包括設定溫度、實測溫度、總運行時間、段運行時間、段剩余時間、加熱狀態、日歷時間等；溫度直接數字顯示。
1.8  在設定程序時，可編寫程序名稱，以方便查尋。
1.9  當出現故障時，控制器LCD觸摸屏可顯示出現的故障編號，用戶可方便的根據故障編號查找故障的原因。
1.10 具有多種報警功能選擇，包括：絕對值報警、偏差報警等。
1.11具有人機對話功能，可通過標準配置RS232通訊接口擴展其功能，實現對設備的遠程監控，選配網絡接口（LAN）
1.12 可進行程序的跳步和連接運行。
1.13 控制器具有多組PID參數，可將整個溫度范圍和濕度范圍分為多組PID進行控制，在設備的溫度控制范圍內可獲得最佳的控制效果，而不必對每個溫度控制點進行自整定或手動PID參數調整。
1.14 控制系統采用固態繼電器過零觸發，以降低噪音，減少污染，方便維修，提高控制精度。
1.15 在控制系統中需設有安全保護措施，包括：缺相保護、相序錯誤保護、相電壓不平衡保護、風機過載保護、超溫、斷電保護、機組高低壓保護、機組過載保護、機組過溫保護、漏電等保護。當其中任一項保護功能實現時，操作面板都會在LCD顯示屏顯示報警編號告知用戶出現的是何種故障并切斷主回路電源，待故障排除后才能啟動設備。
1.16 控制系統須設有方便用戶的操作面板，除電源和照明的操作按鍵外，其他操作只需在控制器中設定即可。
1.17 可預先在控制中儲存多條工藝曲線，當需要使用時只需調用而無須再次設置。
1.18在系統中除了主控制器外，還設置一獨立的超溫保護器，即使主控制器出現故障，超溫保護器也能可靠的斷開加熱電源以保護設備和試品的安全。
1.19 在電氣控制系統中設有互鎖裝置，當循環風機沒有啟動或過載時制冷機組和加熱系統不能啟動，機組超高壓、超低壓、過載時制冷機組將被禁止。
1.20 具有PID自整定功能，即使操作人員對PID參數不熟悉，只要操作人員啟動控制器自整定，即可獲得當前設定溫度下的最佳效果。
1.21 具有定值和程序兩種模式選擇，用戶可根據不同工藝選擇不同運行模式。
1.22 程序設定中具有溫度和時間兩種事件輸出，用戶可以根據工藝的要求在不同的溫度段中設定不同的報警溫度。另外用戶還可以不同溫度段中設定是否開啟或關閉制冷，以便減少對制冷機組的磨損和節約能源。
