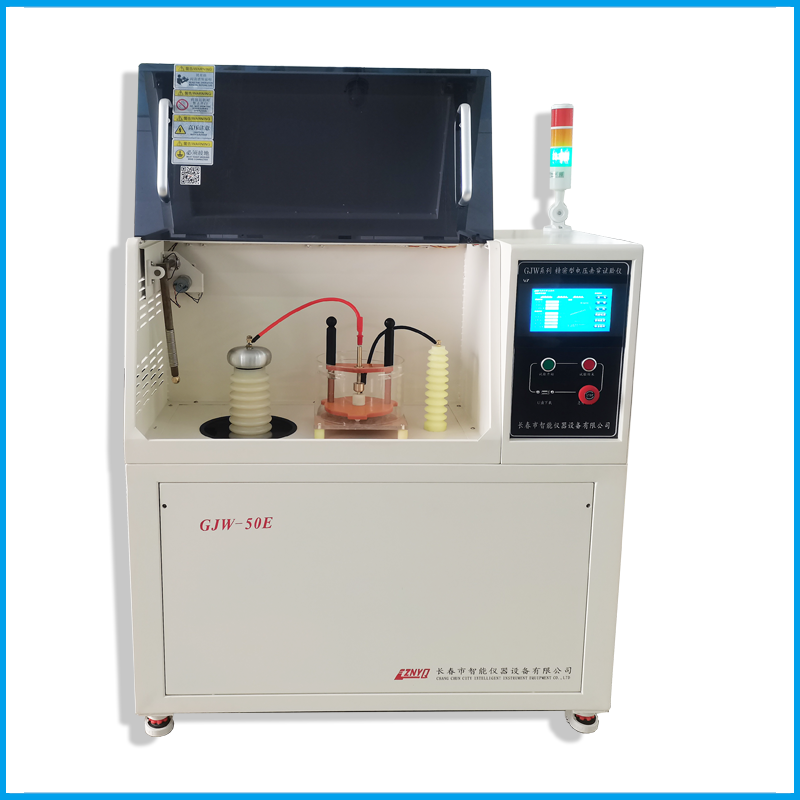

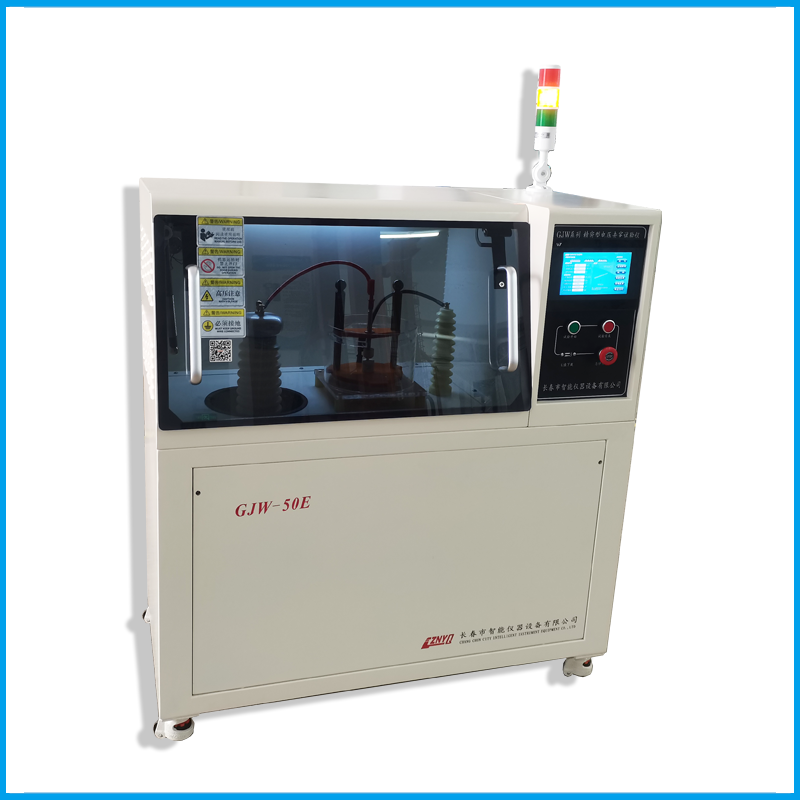

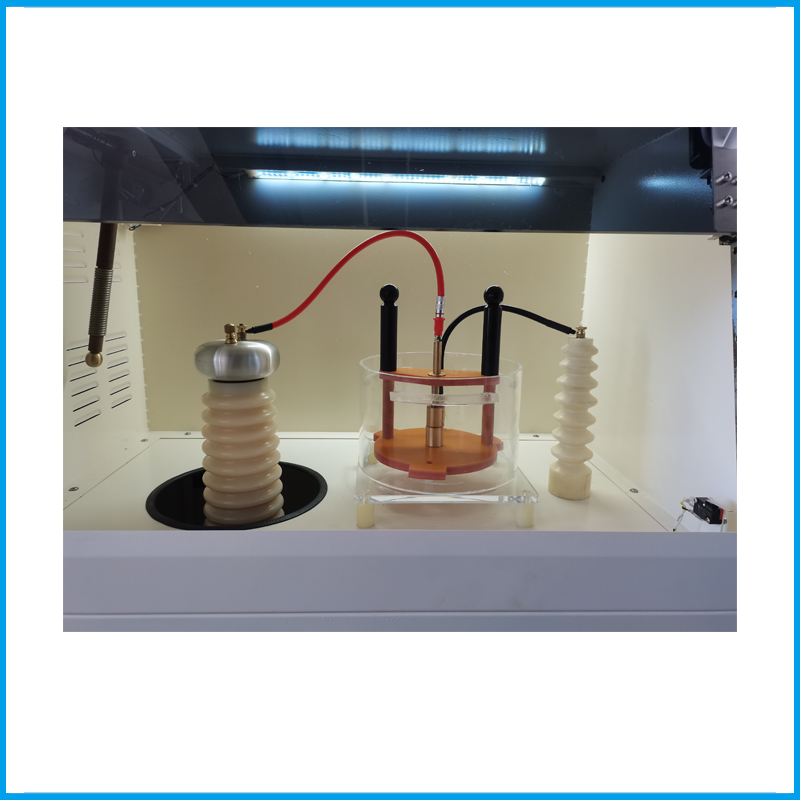

GJW-50E觸摸屏控制電壓擊穿測試儀，電壓擊穿測試儀是測量絕緣材料板材及管材介電強度的試驗儀器，它也可以用于絕緣材料的耐電壓測試。試驗原理是由高壓試驗變壓器產生高電壓，通過電機改變調壓器的輸出給高壓試驗變壓器原邊，從而得到連續可調的交流電壓，即可得到連續可調的高電壓。
　　儀器由電腦控制，數據采集方式通過光電隔離，有效解決試驗過程中的抗干擾問題，軟件操作使用方便，能夠?qū)崟r(shí)顯示動態曲線，同時升壓速率無級可調，可以根據自己的需要進行升壓速率調節，調節范圍在0.1KV-3KV/S，使升壓速率做到勻速、準確，并能夠準確測出漏電電流的數據?？蓪?shí)時繪制試驗曲線，顯示試驗數據，判斷準確，并可保存，分析，打印試驗數據。并且能夠自動判別試樣擊穿并采集擊穿電壓數據及泄露電流，同時能夠在擊穿的瞬間電壓迅速降低自動歸零。軟件系統操作方便，性能穩定，安全可靠。
　一、產品的制造和檢驗標準
1、GB1408.1-2006《絕緣材料電氣強度試驗方法》
2、GB1408.2-2016《絕緣材料電氣強度試驗方法 第2部分：對應用直流電壓試驗的附加要求》
3、JJG 795-2016 《耐電壓測試儀》
二、適用的試驗方法標準
1、GB/T1695-2005《硫化橡膠工頻擊穿電壓強度和耐電壓的測定方法》
2、GB/T3333《電纜紙工頻擊穿電壓試驗方法》
3、GB12913-2008《電容器紙》
4、ASTM D149《固體電絕緣材料工業電源頻率下的介電擊穿電壓和介電強度的試驗方法》
三、GJW-50E觸摸屏控制電壓擊穿測試儀應用范圍
   主要適用于固體絕緣材料如電線套管、樹脂和膠、浸漬纖維制品、云母及其制品、塑料、薄膜復合制品、陶瓷和玻璃等介質在工頻電壓或直流電壓下?lián)舸?qiáng)度和耐電壓時間的測試；該儀器采用計算機控制，可對試驗過程中的各種數據進行快速、準確的采集、處理，并可存取、顯示、打印
四、主要技術指標：
1 、 輸入電壓    AC220V   50Hz
2 、 輸出電壓    AC：0～50kV； DC：0～50kV
3 、輸出功率    3kVA
4 、 測量范圍    AC：1～50kV； DC：1～50kV
5  、 測量誤差    ≤ 2％
6  、 升壓速率    0.25kV/s～5kV/s
7  、耐壓時間    0～4H
8  、漏電流    1～30 mA可由計算機軟件自由進行設定
9、電源    交流220V±10%的單相交流電壓和50Hz±1%的頻率
10 、試驗溫度    室溫-300℃
11 、 試驗環境    溫度：15 ～ 30℃，相對濕度：0～85%能夠穩定運行。
12 、外形尺寸    長×寬×高：1000×500×1400 mm
13 、設備自重    260kg
五、GJW-50E觸摸屏控制電壓擊穿測試儀功能特點：

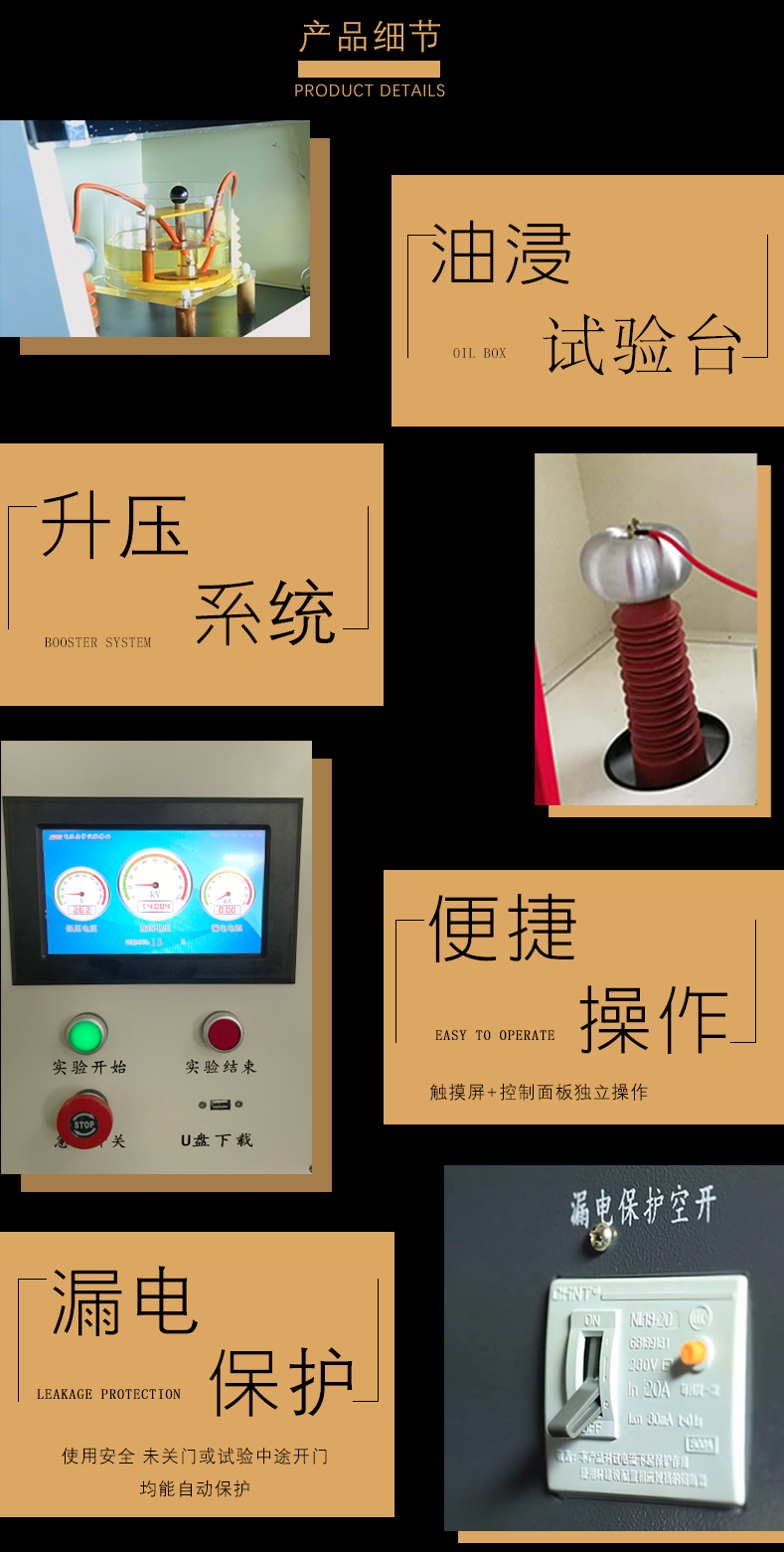

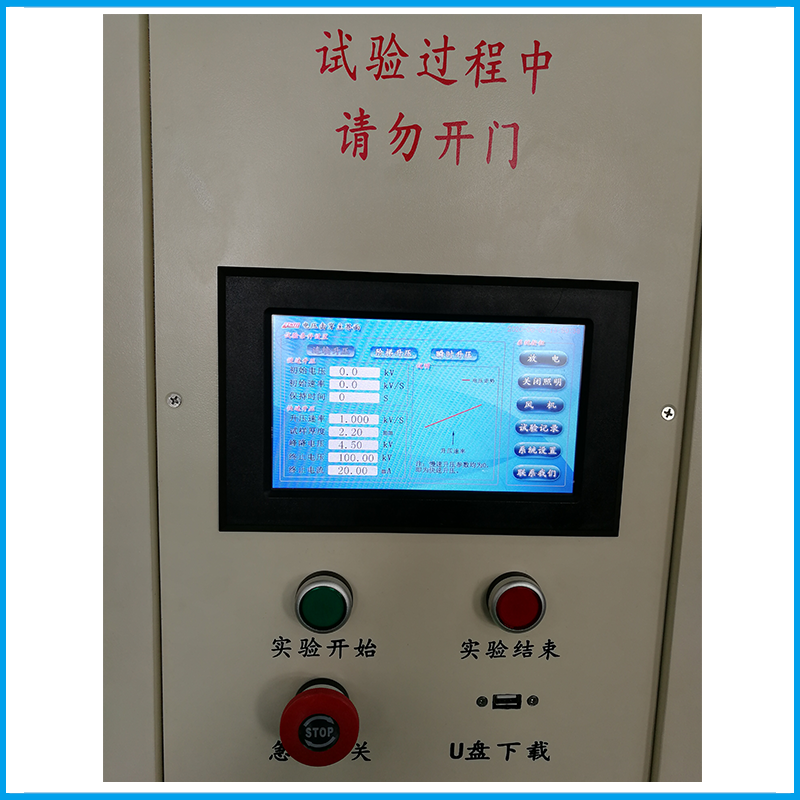

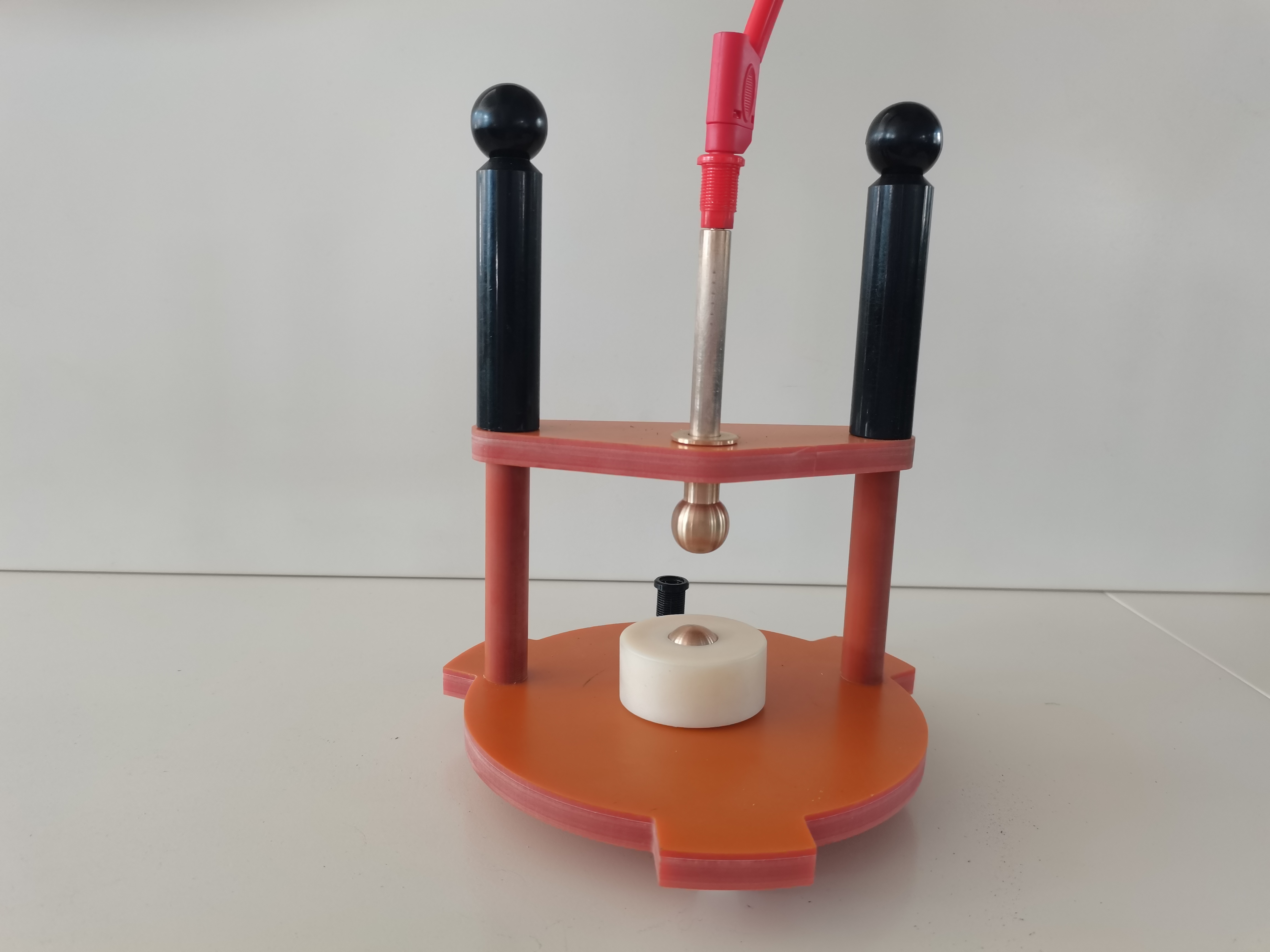

1.由設備本身觸摸屏及控制面板進行操作控制，如不需要進行曲線分析，可不配備計算機。
2.如需進行曲線分析，可配備計算機，只進行數據及曲線記錄功能，不進行設備控制，避免了試驗人員在計算機和設備間交替操作，更人性化。
3.設備具有試驗參數記憶功能，相同試驗條件不需要每次設置，且斷電仍會記憶最后一次試驗設置參數。
4.試驗界面簡單明了，且配有示意曲線說明，參數不同，曲線走勢不同，方便理解。
5.控制面板簡潔，功能標注明確，操作簡單。
6.可記錄并同時顯示10次試驗記錄，方便試驗數據的對比分析。且可以隨時舍棄不理想的任意一組數據。
7.增加了U盤下載功能，可以將設備中的試驗記錄直接下載到U盤中。
8.如配備計算機，可生成詳細的試驗報告單，包括每一組具體信息，多組綜合信息，及曲線。
9.設備試驗界面采用儀表盤及數字同時且實時顯示的方式，更方便試驗過程的觀看。
10.設備具有安全警告提示，在未關閉試驗箱門時試驗無法開始，且會在（即：高壓變壓器無輸出）時會彈出警告，且試驗過程中如果開門，試驗會自動結束。
11.采用藍牙數據傳輸，解決由于有隔離墻阻擋穿墻過線的麻煩和遠距離操作安全可靠；
設備配有三色報警燈，綠燈亮?xí)r表示箱門關閉良好可以開始試驗，黃燈亮?xí)r表示試驗箱門打開，此時可進行試樣更換。紅燈亮?xí)r表示高壓大于0.5KV，此時不要開箱門。直流試驗結束放電過程警報燈會閃爍且報警。（總結：綠燈箱門關閉良好，黃燈開門小心操作，紅燈有高壓）
六、計算機系統及軟件包：
試驗軟件是我公司最新研發的功能強大、操作簡單、顯示直觀的試驗軟件系統。本儀器采用單片機和計算機獨立或分機控制，通過人機對話方式，完成對絕緣介質的工頻電壓擊穿，工頻耐壓試驗。
1、試驗過程中可動態繪制出試驗曲線，試驗的曲線可以多種顏色疊加對比，局部放大，曲線上任意一段可進行區域放大分析；
2、可對試驗數據進行編輯修改，靈活適用；
3、試驗條件及測試結果等數據可自動存儲；
4、試驗報告格式靈活可變，適用于不同用戶的不同需求；
5、可對一組試驗中曲線數據的有效與否進行人為選定；
6、試驗結果數據可導入EXECL,WORD文檔編輯；
7、軟件設備人員管理功能，試驗人員可設置自己的試驗項目和試驗參數，設置后別人無法進入程序；
8、過電流保護裝置有足夠的靈敏度，能夠保證試樣擊穿時在0.1S內切斷電源；
9、儀器運行的持久性: 儀器可連續運行使用，不需為保護儀器而定期停機。
七、高壓擊穿設備安全說明：
1、設備要安裝單獨的保護地線。接保護地線，主要是減少試樣擊穿時對周圍產生的較強的電磁干擾。也可避免控制計算機失控。
2、直流試驗放電報警功能:在設備做完直流試驗時,當開啟試驗門時設備會自動報警,直至使用設備上的放電裝置放電后報警會自動取消.(注：因?yàn)橹绷髟囼?yàn)后不放電會危險到人身安全,不能直接拿取電極,起到提醒使用人員放電以免造成人身傷害)。
3、試驗放電裝置，隨主機為一體化，改進了以往單獨配備一根放電桿的功能。
4、電路設有多項保護措施：過流保護、失壓保護、漏電保護、短路保護、直流試驗放電報警等。
5、四級高壓安全斷電控制：
①總電源開關
②漏電保護開關
③調壓器復位開關
④試驗箱門安全開關
⑤聲光警報提示
