一、WSM系列泡沫拉力試驗機主要功能：
　　1.滿足標準
　　DIN53579軟質泡沫材料成品硬度檢驗
　　GB/T6344-96軟質泡沫聚合物拉伸強度和斷裂伸長率的測定
　　GB/T10807軟質泡沫聚合材料壓陷硬度試驗方法
　　GB/T10808軟質泡沫塑料撕裂性能試驗方法
　　DINENISO3386-1軟質泡沫聚合材料-壓縮應力應變特性的測定
　　2.應用范圍：聚氨脂泡沫塑料的拉伸、撕裂、斷裂伸長率、壓陷硬度，壓縮應力的測定。
　　3.供貨機型：進口伺服電機配置滾珠絲杠
　　4.測試結果：可測定材料的拉伸強度、壓縮強度、斷裂伸長率、彈性模量、應力、應變等多種參數。
　　5.力值測量：配高精度國產傳感器，全量程線性，測試范圍更寬擴。
　　6.曲線方式：拉伸：力—伸長、應力-應變、強度-時間；力-時間、伸長-時間、應變-時間。壓縮：力-變形、應力-應變、強度-時間、力-時間、變形-時間、應變-時間
　　7.曲線對比：同組試驗的曲線可以多種顏色迭加對比。
　　8.局部放大試驗：曲線上的任意段可進行區域放大分析和還原。
　　9.數據分析：在曲線圖上的試驗數據可隨意選取分析。
　　10.自動存儲：試驗條件、測試結果、測試曲線、數據和一組試樣結果選定是否有效，并可連續測試動存儲，隨時調用；
　　11.報告選擇打?。嚎砂从脩粜枨筮x擇不同的報告格式，可用EXCEL或Word和PDF直接查看報告或選取不同的曲線數據對比形式，
　　12.斷裂停車功能：試樣拉斷瞬間能自動停車。
　　11.自動保護：有自動過負荷、過流、過壓、欠壓、超溫、上下限位保護。
　　14.控制功能：恒試驗力、恒變形控制方式、自動返車功能。
　　15.手動控制：除自動控制外，還有手動控制盒，可手動操作橫梁上下變速，使移動橫梁位置控制更方便。
　　16.清零：可對負荷、變形、位移測量隨時進行手動或自動清零。

　　二、WSM系列泡沫拉力試驗機主要技術參數及精度：
　　1.試驗機等級：0.5級
　　2.試驗力：5KN
　　3.有效測力范圍：0.4%-FS（內外不分檔）
　　4.分辨力：1/300000
　　5.高精度傳感器精度：±0.5%
　　6.負荷測量精度：±0.5%
　　7.試驗速度調節范圍：0.05～500mm/min（無級調速）
　　8.速度精度：±0.5%
　　9.勻試驗力速率、勻變形速率控制范圍：0.01%～10%FS/S
　　10.勻試驗力速率、勻變形速率控制誤差：±0.5%
　　11.恒試驗力、恒變形控制范圍：0.5%～FS
　　12.恒試驗力、恒變形控制誤差：小于10%FS時為設定值的±1%；大于10%FS時為設定值的±0.1%
　　13.位移測量范圍：0~999mm
　　14.分辨力：0.001mm
　　15.位移精度：±0.5%
　　16.橫梁變形測量精度：±0.5%
　　17.橫梁試驗中變形測量范圍：600mm
　　18.有效試驗寬度：900mm
　　19.橫梁有效行程：1100mm
　　20.試驗臺尺寸：900×900mm（開孔直徑6mm；開孔間距：20mm；底部邊緣倒角圓半徑1.0mm）
　　21.參考外形尺寸：1450×950×1830mm
　　22.參考重量：500kg
　　23.電源：AC220V0.5KW
　　24.軟件要求：試驗樣件厚度為可變量（輸入式），例：樣件厚度為40mm時，那么壓陷25%時，下壓深度為10mm，壓陷65%時，下壓濃度為26mm，壓陷70%時，下壓濃度為28mm。
　　25.由于支撐板面積、重量軟大，移動比軟困難，還要做其他項目的試驗，在支撐板中心（與上壓頭中心對應部位），做螺母式內孔，便于安裝其它夾具。
　　三、WSM系列泡沫拉力試驗機計算機系統及軟件包
　　試驗軟件是我公司新研發的功能強大、操作簡單、顯示直觀的試驗軟件系統。
　　3.1功能說明
　　3.1.1試驗方案（工況）定義功能：
　　可以根據不同的用戶類型，不同的材料特性，不同的試驗標準，靈活的設置符合要求的試驗方案。
　　3.1.2錄入功能：
　　即可試驗前錄入試樣參數，也可以試驗后錄入試樣參數，即可以單根錄入試樣參數，也可以批量錄入試樣參數，既可以試驗前修改試樣參數，也可以試驗后修改試樣參數，完全滿足您的操作習慣。
　　3.1.3試驗控制功能：
　　專業的、靈活的控制方式使您試驗時會得心應手，全程的應力、應變控制完全符合國際、行業標準中要求的控制方式，平滑的控制方式切換和高速的采樣速率更加真實的反映材料的特性。
　　3.1.4數據處理查詢功能：
　　嚴格的按照試驗相關標準進行數據結果計算統計，并配備完善的數據查詢功能，打印功能，導出功能保證試驗數據的準確性、可靠性，真實的體現和反映材料本身的性質和特性。
　　3.1.5權限管理功能：
　　根據不同的使用者的級別，可以設置不同的使用（及改動）權限；使軟件系統更加專業化，細節化，人性化。
　　3.1.6可擴充性功能：
　　強大的控制器接口設置，快速的數據結果公式計算，靈活的報表方案設計，將它由單一的控制軟件變?yōu)榭刂葡到y(tǒng)平臺。
　　3.1.7曲線分析功能
　　材料特性都可以通過數據曲線得以體現，所以強大的數據曲線分析功能可以幫助您更一步的掌握和理解材料的試驗特性，是您進行材料分析的好幫手。
　　3.1.8試驗參數定義功能：
　　無論科研單位、大專院校、工廠企業、質檢機構都可以設置符合其自身要求的試驗參數。
　　3.1.9單位定義功能：
　　按照國際標準、國家標準、行業標準中單位名稱的要求靈活的設置單位。
　　3.2特點說明
　　3.2.1模塊化的設計
　　更加專業的軟件架構、合理的數據結構、符合軟件類模塊封裝語言的設計，將功能模塊設計成即獨立于試驗又結合于試驗，自由組合，合理搭配，靈活的接口、數據計算、報表設計將讓您覺得它的功能強大，使用舒適。
　　3.2.2開放式
　　開放的設計源于開放的思想；我公司的試驗軟件系統一直秉承這一理念，將可以擴展的功能模塊都做成開放式的接口。
　　3.2.3智能化的設計
　　隨著微控制器不斷的發展，試驗軟件的智能化也隨之提高。
　　3.2.4人性化的設計
　　根據試驗對象的不同，操作人員習慣的不同都使得軟件系統的人性化設計顯得尤為必要，我公司的試驗軟件系統針對這一點做了大量的改進工作，搜集了相關行業很多用戶和專家的合理化意見和建議，取長補短，讓軟件的功能豐富，配置合理，工作簡單、便捷。
　　3.3性能說明
　　3.3.1計算機系統通過串行口與測量控制系統通訊，工作時將全部操作納入計算機控制。
　　3.3.2可根據對試驗的不同要求，設置不同的試驗方案，曲線類型、計算單位、計算精度、顯示的信息、試驗條件等均可以事先在試驗方案中設置完成。用戶只需選擇不同的試驗方案，即可得到需要的信息，簡化操作。
　　3.3.3可用鼠標在曲線上得到任意采樣點的力與變形值。
　　3.3.4可選擇應力—應變、力—時間、力—位移、力—變形、
　　位移—時間、變形—時間等曲線；并在試驗過程中適時切換，試驗過程中自動調整坐標保證曲線直觀完整。
　　3.3.5可對試驗數據實時采集，繪制曲線，曲線局部放大或縮小，并打印出試驗曲線；
　　3.3.6顯示曲線連續、光滑、粗細適宜，曲線坐標，坐標標記清楚。
　　3.3.7同組試驗曲線疊加對比。
　　3.3.8試驗結果可以任意存取，對曲線進行再分析；包括數據重新計算、曲線重現等。
　　3.3.9可將試驗的原始數據和試驗結果輸出到excel中，打印報表，方便用戶。
　　3.3.10自行設置控制參數，實現程序自動運行。
　　3.3.11按用戶提供的標準（如，GB、ISO、DIN、等）設計軟件包，除支持上面提出的功能外，還能提供各種復雜數據處理功能和特殊控制功能。

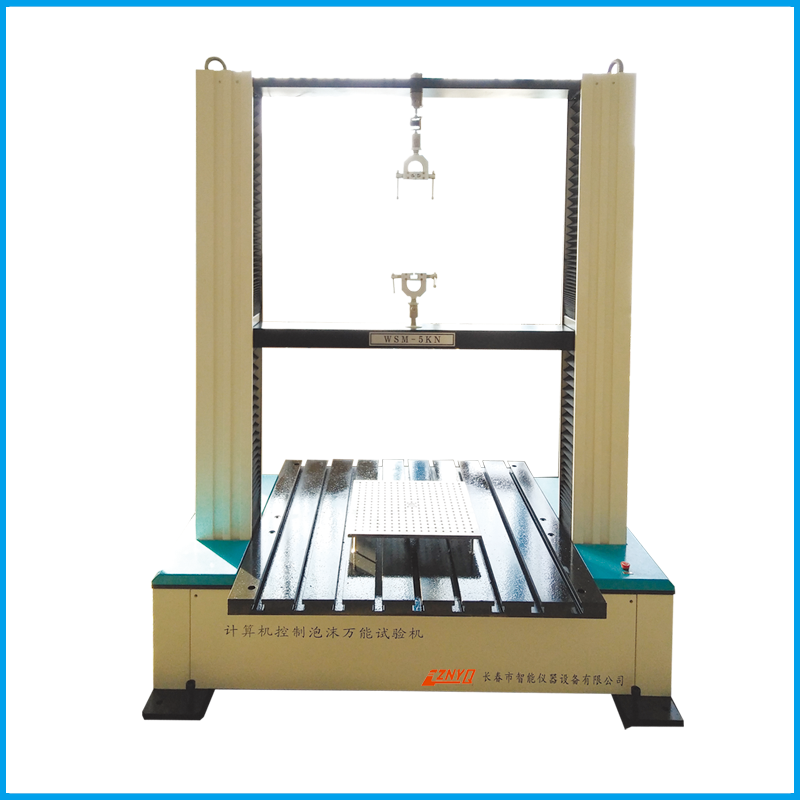

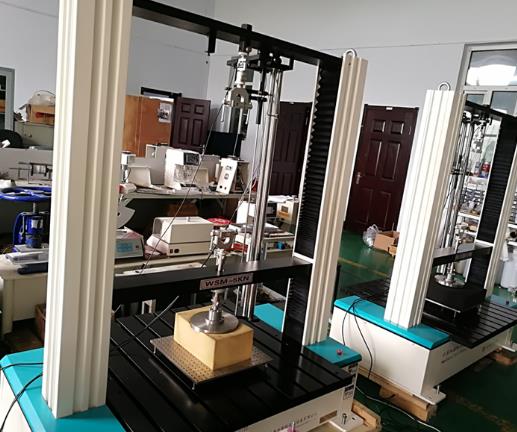

　　四、WSM系列泡沫拉力試驗機主機：
　　傳動
　　通常，主機傳動的減速部分基本采用蝸輪減速機，但其有嚙合間隙大，而且響應速度慢的固有缺陷。我公司W(wǎng)SM系列產品采用的是日本進口公司（或其它進口）產的交流伺服電機的傳動經圓弧同步帶輪減速后，帶動滾珠絲杠旋轉。傳動無間隙，響應速度快。從而試驗力、變形、位移的控制精度得到保證。
　　全數字測量控制系統
　　采用了目前先進的技術,經數年以來在各種類型的試驗機上大批量的應用證明，此項技術是十分成熟的；它具有如下特點：
　　a,高速處理能力、低噪音、高抗干擾、高采樣頻率；
　　b,測力、測變形分辨力高（24位）、內外不分檔、全程分辨力不變化；
　　e,具有試驗力、變形、位置三態閉環控制，并具有無沖擊自動切換功能；
　　f,除可通過計算機和液晶顯示操作面板進行操作外，RMC遠控也能進行操作，方便對移動橫梁位置進行調整；并具有快/慢、步進等多種控制，便于裝卸試樣或試驗力的標定。

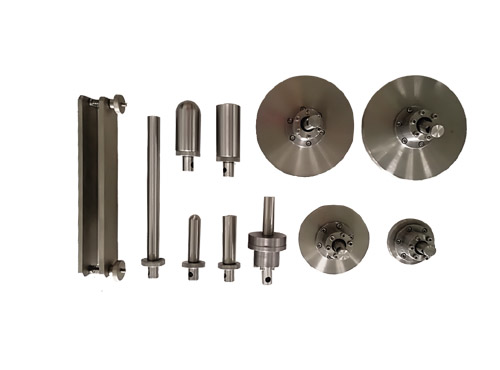

　　設備零件展示：
