當前位置：首頁 > 產品中心 > 電性能檢測系列 > 耐電弧測試儀 > 耐電弧試驗儀

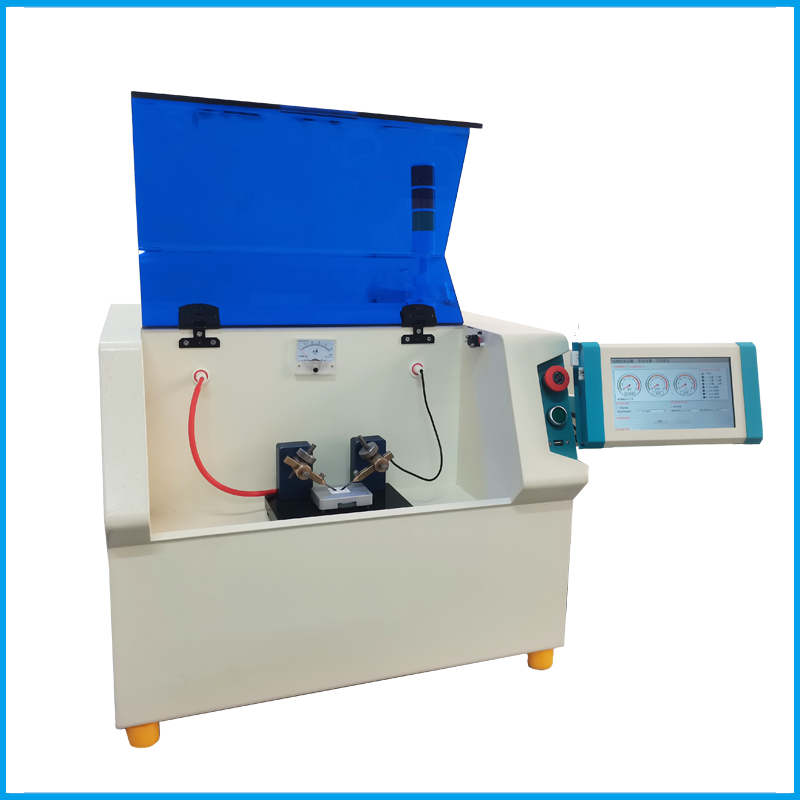

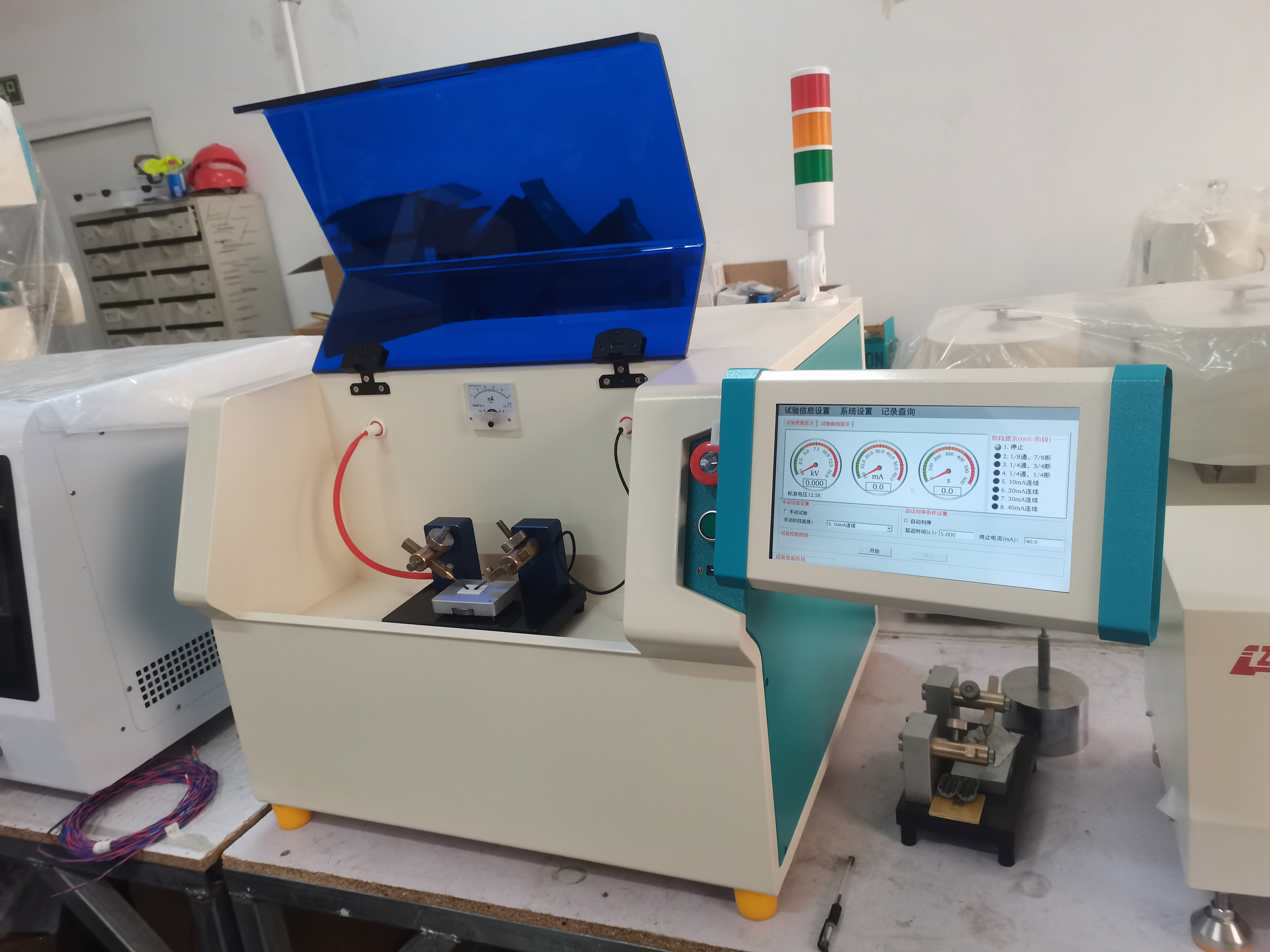

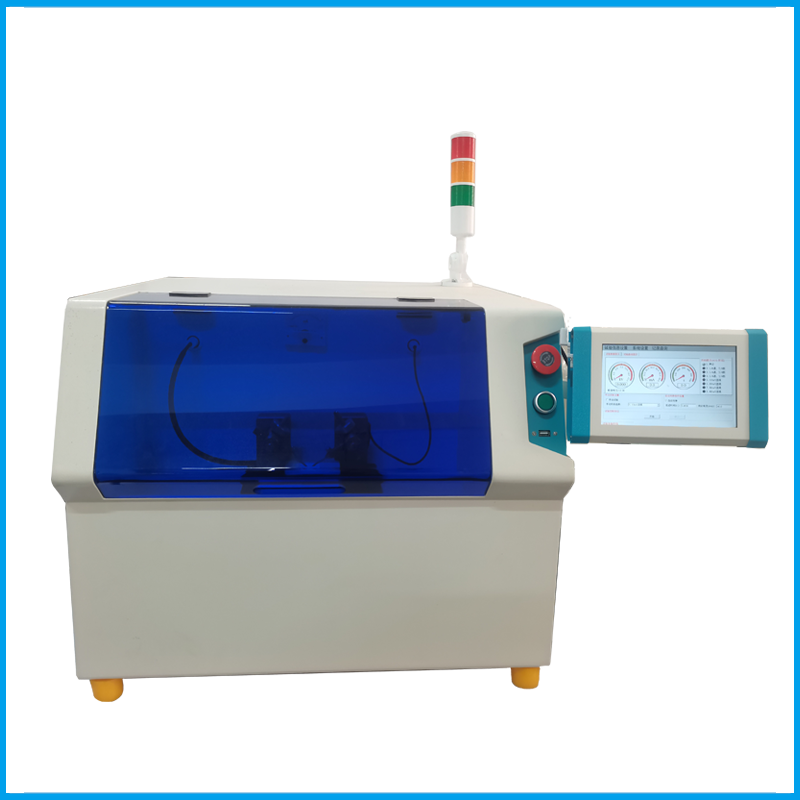

簡要描述：耐電弧試驗系統是專門為電氣絕綠材料測試面開發的高精密設備，適于用于電氣絕緣材料、塑料，、薄膜、樹脂、云母、陶瓷、玻璃、絕緣漆等絕緣材料的耐電弧性能評定。
產品型號：ZDH-15K產 地：長春智能更新時間：2024-03-30 16:21:31訪 問 量：786產品分類
相關文章
Related Articles詳細介紹
一、符合標準
GB/T1411-2002干固體絕繪材料耐高電壓、小電流電弧放電的試驗（等同IEC 61621-1997）和ASTM D495等標準；符合UL 746A等試驗方法
二、應用
ZDH-15K耐電弧試驗系統是專門為電氣絕綠材料測試面開發的高精密設備，適于用于電氣絕緣材料、塑料，、薄膜、樹脂、云母、陶瓷、玻璃、絕緣漆等絕緣材料的耐電弧性能評定，也可應用于產品檢測以及新材料電學性能研究用途。
三、功能原理
絕緣材料抵抗由高壓電弧作用引起變質的能力，通常用標準電弧焰在材料表面引起炭化至表面導電而電弧消失所需時間表示單位是秒為在板狀試樣上加上兩個分開一定距離的鎢電極，視需要以工頻高壓小電流在兩極間產生電弧，起初是間歇時間逐漸縮短，最后為連續電弧且逐漸加大電流，材料經受逐漸苛刻的電弧條件最終造成玻壞。耐電弧性對用于高壓開關或低壓大電流開關的絕緣材料有重要意義，因為在開關啟閉時常會受到電弧作用，只有耐電弧性好的材料才能被選用。
在電工電子設備內部絕緣材料當其被暴露于高電壓、小電流電弧放電時，它們之間耐受發生在緊靠表面損壞情況的初步差異，電弧放電引起局部熱的和化學的分解與腐蝕并最終在絕緣材料上形成導電通道，當被試材料內形成導電通道時，可認定材料已經失效。
耐電弧試驗儀是GB1411、IEC61621、ASTMC495、UL746A等標準規定的模擬安全試驗項目必備的專用儀器。
四、應用領域
PCB
光伏膜材料
四氟、ABS、尼龍等塑料
薄膜材料
絕緣漆
云母材料
陶瓷、玻璃纖維等
五、設備參數
1 、電弧通斷時間誤差：1/8s通7/8s斷時±5ms，其余程序段優于±1ms
2 、調壓器容量：1kVA
3 、額定試驗電壓：12.5kV
4、最高試驗電壓：15.0kV
5、試驗電壓精度：＜1.0%
6、電流測量精度：＜1.0%

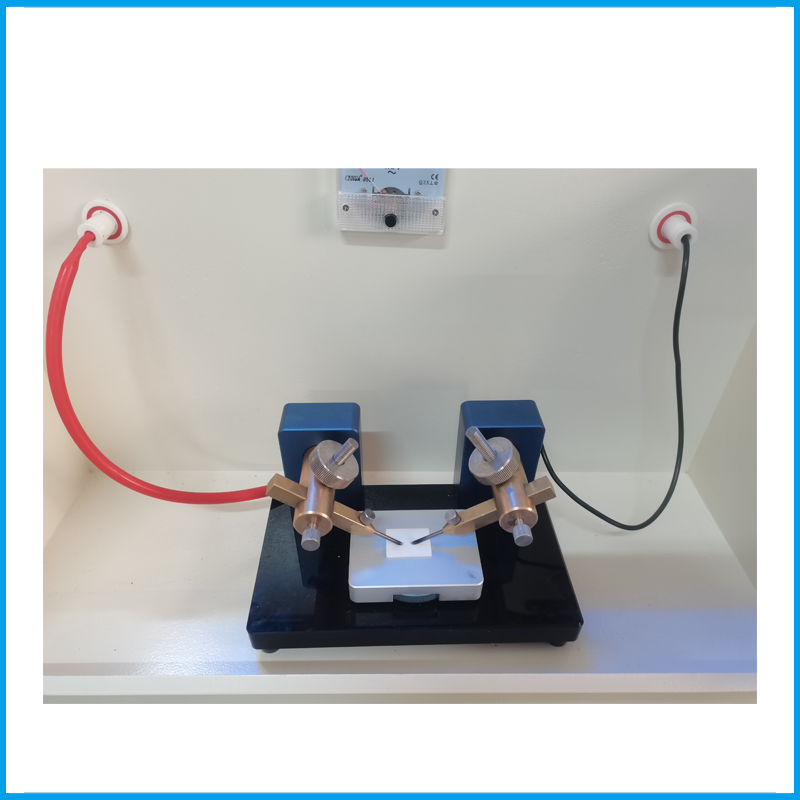

7、電極對試樣壓力：（0.5±0.05）N
8、電極材料：鎢棒
9、電極距離：（6.35±0.1）mm
10、 使用環境溫度：（23±2）℃
11、 使用環境濕度：（50±5）%
12、 電源：220V±5% 50Hz 10A
